Luftfedern zur Quellenisolierung müssen nicht sein

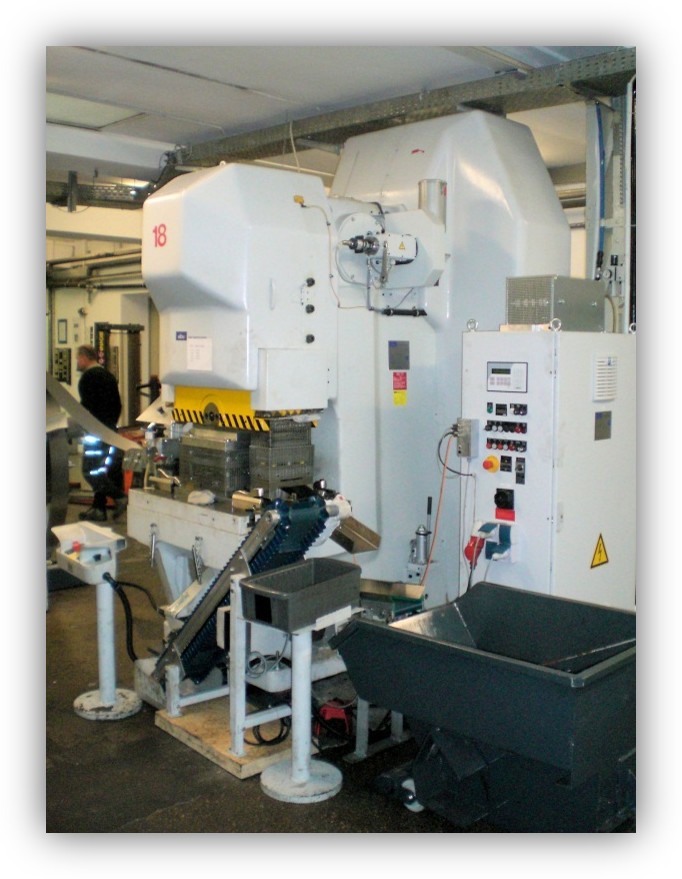

Für eine ebu-Presse H125FRiV mit 120 Hüben pro Minute suchte Stanz-Schmidt eine wirtschaftliche Lösung zur Reduzierung der Schwingungsübertragung in das Gebäude.
Wie lässt sich die Schwingungsübertragung der Presse reduzieren?
Die Aufstellsituation war anspruchsvoll: Die Presse stand auf lediglich 15 cm Estrich mit darunterliegender Kiesschicht. Eine wirksame Quellenisolierung war deshalb besonders wichtig. Als Alternative stand eine aufwendige Lagerung mit Luftfedern und großer Stahlplatte im Raum. isoloc entwickelte stattdessen eine kompakte Lösung mit Pressenlagerungssystemen UMS6-ASF und Schwingungsisolierpaketen HD3. Entscheidend war dabei die auf die tatsächlichen Erregerfrequenzen abgestimmte Auslegung. Eine wesentlich tiefere Abstimmung hätte den konstruktiven Aufwand und die Kosten erhöht, ohne die Haupterregung von 2 Hz wirksam zu isolieren.
Welche Lösung wurde eingesetzt?

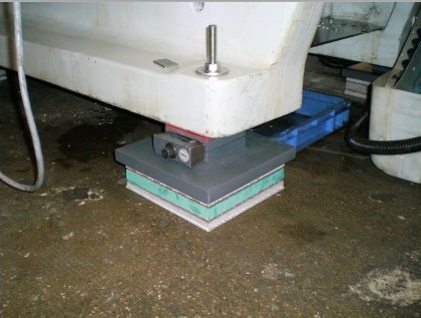

Zum Einsatz kamen Maschinenschuhe UMS6-ASF mit Schwingungsisolierpaket HD3 in der Abmessung 250 × 250 × 139 mm. Die Lösung ermöglichte eine einfache Montage, eine präzise Nivellierung der Presse und einen ruhigen Maschinenstand.
Bisher wurden Luftfedern in Verbindung mit einer großen Stahlplatte zur Schwingungsisolierung solcher Pressen eingebaut, was sehr aufwändig und teuer ist. Der Kunde konnte überzeugt werden, dass eine so tiefe Abstimmung nicht erforderlich sei, da die Haupterregung fe = 2 Hz (=120 Hübe/min.) auch von Luftfedern nicht isoliert wird.
Was wurde mit der Pressenlagerung erreicht?
Die Schwingungsübertragung in das Gebäudes konnte erheblich reduziert werden. Gleichzeitig lagen die damaligen Projektkosten mit 1.328 Euro deutlich unter der alternativ angebotenen Luftfederlösung von 11.000 Euro.
Neben der Schwingungsisolierung überzeugten den Kunden insbesondere die einfache Montage, die gute Nivellierbarkeit und der stabile Maschinenstand.
Ähnliche Aufgabenstellung bei Ihrer Presse?
Wir prüfen die Aufstellsituation und entwickeln eine passende Lösung zur Schwingungsisolierung und Maschinenlagerung.
