Maschinenlagerung
Elastische Maschinenlagerung bezeichnet die Aufstellung und Befestigung von Maschinen oder Aggregaten, um Vibrations- und Schwingungsübertragung auf Fundament, Bauwerk oder angrenzende Maschinen zu vermeiden oder deutlich zu reduzieren. Ziel ist, sowohl Produktivität und Präzision der Maschine zu verbessern als auch Lärm, Abnutzung und Störungen in der Umgebung zu minimieren.
Vorteile der Maschinenlagerung mit isoloc-Systemen
- Deutlich reduzierte Übertragung von Vibrationen und Körperschall auf Boden, Gebäude und Nachbarmaschinen
- Verbesserte Maßhaltigkeit und Oberflächenqualität bei Werkzeugmaschinen durch geringere Schwingungen
- Geringerer Verschleiß an Maschine, Werkzeugen und Lagern dank entlasteter Dynamik
- Höhere Produktivität, z. B. durch höhere Beschleunigungen oder bessere Ruck- und KV-Faktoren (bei MULTIDAM)
- Verbesserte Arbeitsbedingungen (weniger Lärm, geringere Erschütterungen)

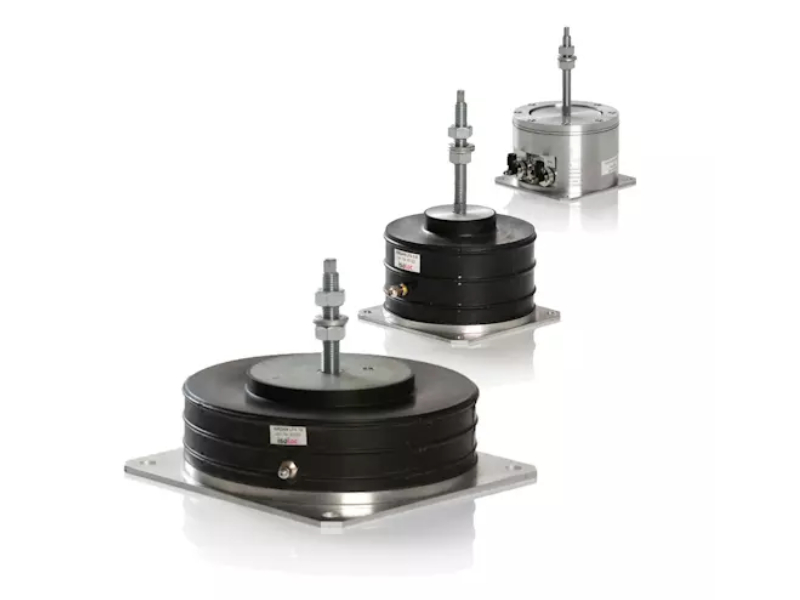

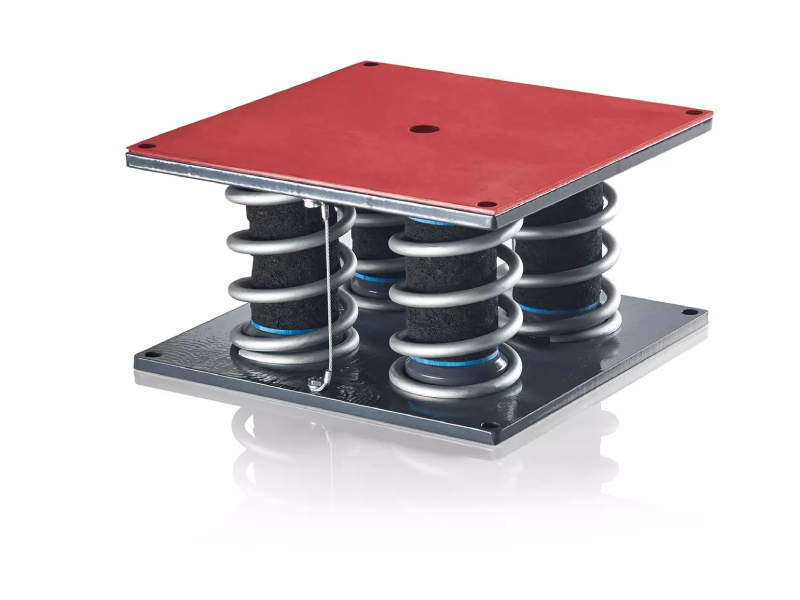

- Flexible Einsatzmöglichkeiten: frei aufgestellt oder fest verankert, Einsatz bei Deckenaufstellung, unterschiedliche Last- und Raumverhältnisse (FEDAM, AIRDAM)
Worauf sollte man bei der Maschinenlagerung achten?
- Die Lagerungseigenfrequenz sollte so tief wie möglich gewählt werden (z. B. 3-5 Hz), damit niederfrequente Störungen effektiv isoliert werden. isoloc Systeme wie FEDAM und AIRDAM bieten diesen Bereich
- Auswahl der passenden Steifigkeit und Federweg (Einfederung) je nach Last und dynamischen Einflüssen
- Einsatz einer guten Dämpfung, um Schwingungen schnell abklingen zu lassen

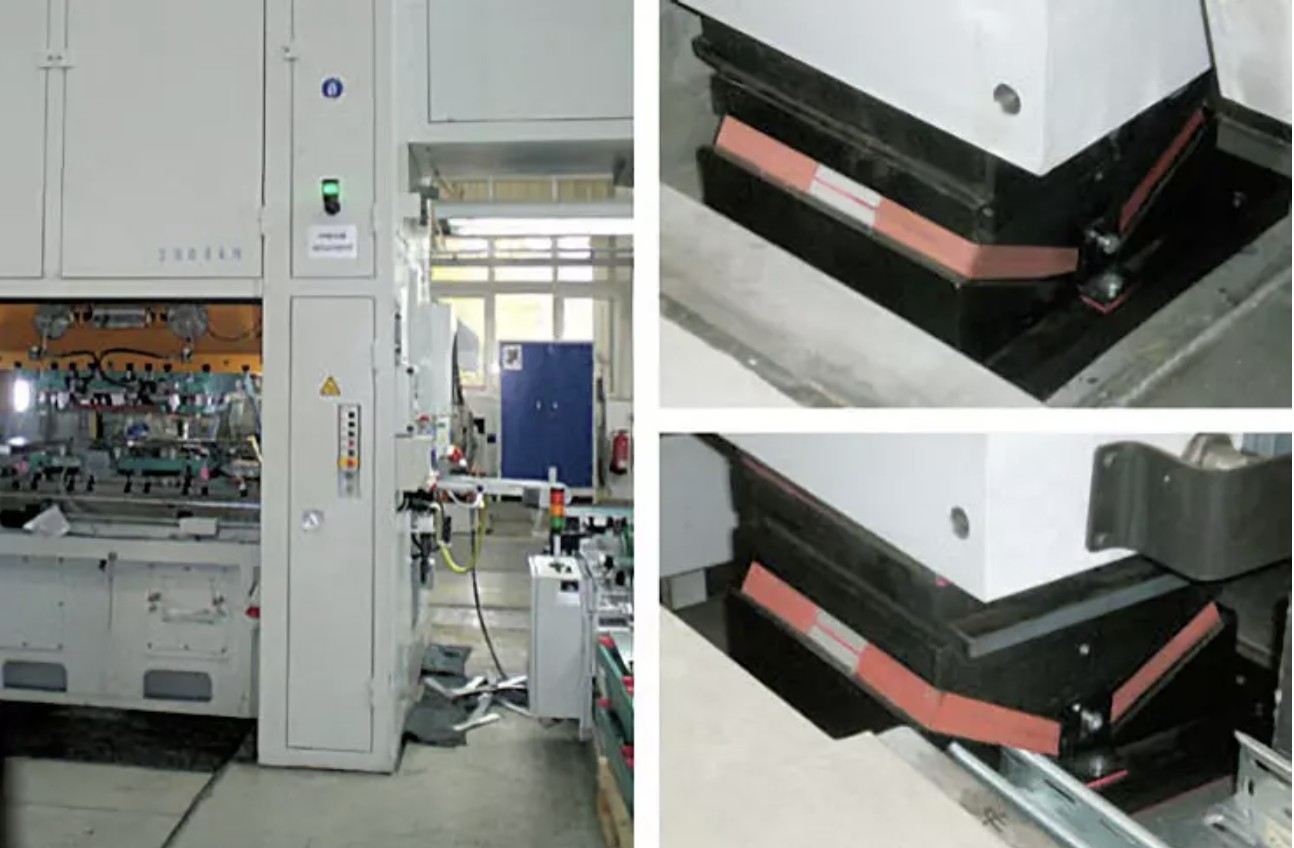

- Sicherstellung der Stabilität in allen Raumrichtungen, besonders bei Querkräften – z. B. durch MULTIDAM Schräglagerungselemente
- Möglichkeit der Verankerung oder freistehende Aufstellung, je nach Montagebedingungen
- Materialqualität: Beständigkeit gegen Alterung, Öl, Umwelteinflüsse – isoloc verwendet z. B. Elastomere und verstärkte Bauteile bei AIRDAM
Typische Anwendungsbereiche für isoloc Maschinenlagerungssysteme
- Kompressoren, Lüfter, Klimageräte
- Pumpen, Gebläse und Stromaggregate

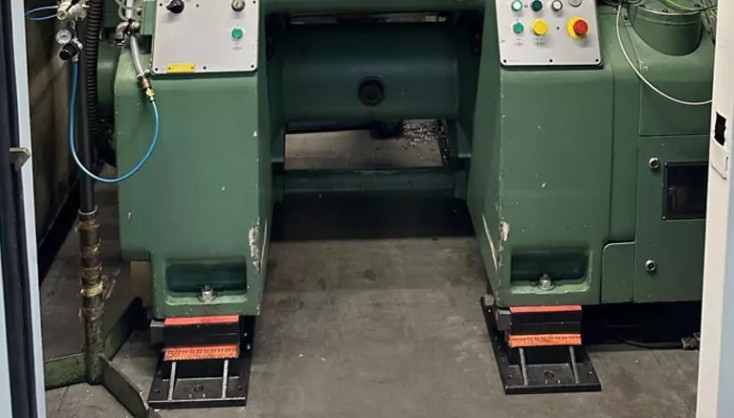

- Pressen und sonstige Maschinen mit niederfrequenten Störanteilen

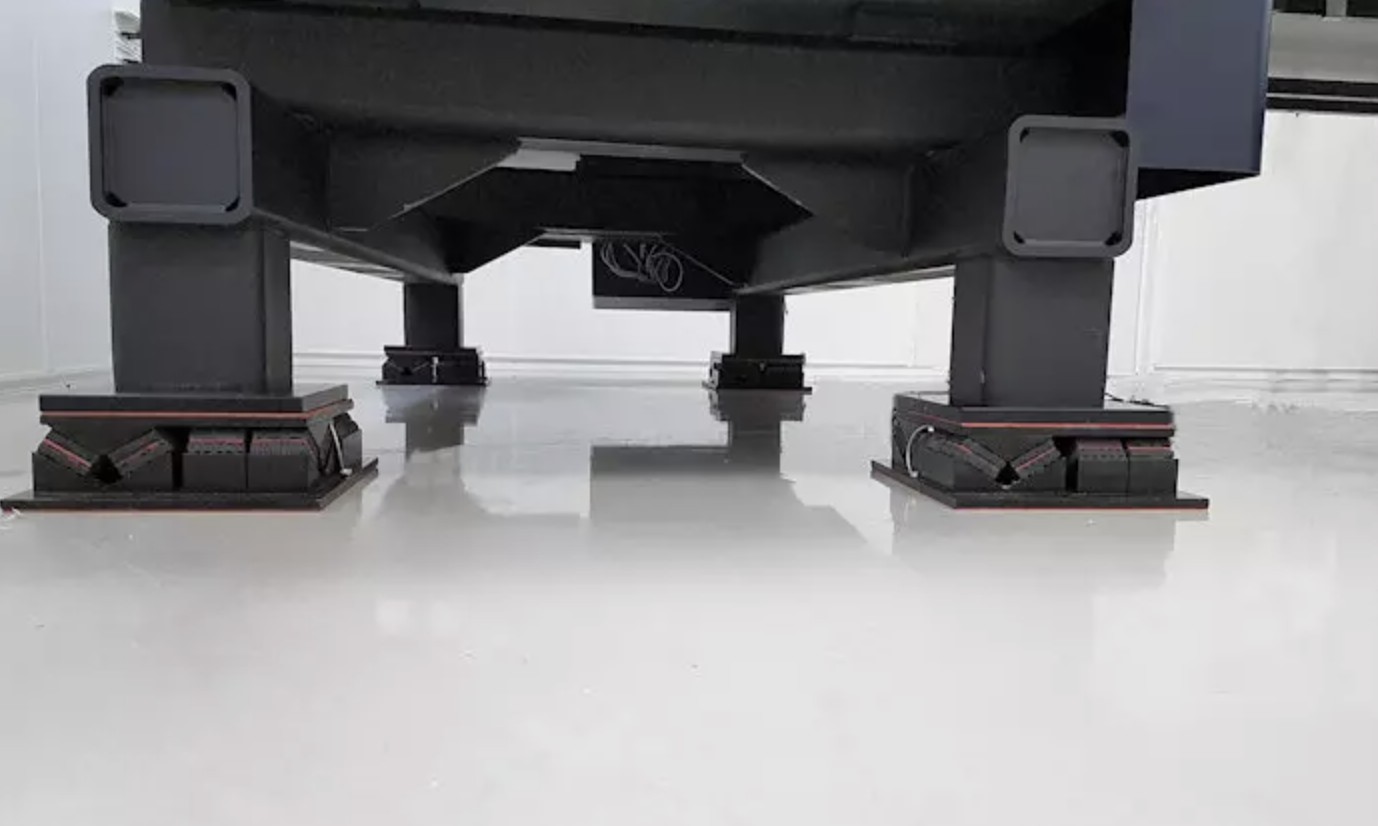

- Messmaschinen, Prüfstände und Messtischplatten
- Installationen auf Decken oder bei empfindlichen Gebäudestrukturen, wo Isolation besonders wichtig ist
isoloc Produkte für Maschinenlagerung
FAQ zur Maschinenaufstellung
Was versteht man unter Lagerungseigenfrequenz und warum ist sie wichtig?
Wie hoch sollte die Dämpfung sein?
Kann man auch empfindliche Mess- oder Prüfgeräte mit diesen Systemen lagern?
Wie erfolgt die Montage und Pflege solcher Maschinenlagerungssysteme?
Warum Maschinenlagerung mit isoloc?
