Schwingungsisolierung für Maschinen

Ja. Auch bereits installierte Maschinen lassen sich zuverlässig schwingungsisolieren. Gerade Pressen, Stanzautomaten oder andere schwere Produktionsanlagen erzeugen bei jedem Hub enorme Kräfte, die ungedämpft direkt in den Hallenboden und die Gebäudestruktur eingeleitet werden. Die Folgen: Vibrationen, störender Körperschall, mögliche Schäden an Bausubstanz sowie eingeschränkte Genauigkeit und erhöhter Verschleiß der Maschine selbst.

Mit den isoloc-Systemen bieten wir maßgeschneiderte Lösungen, die auch nachträglich eingebaut werden können – ohne aufwendige Fundamenterneuerung.

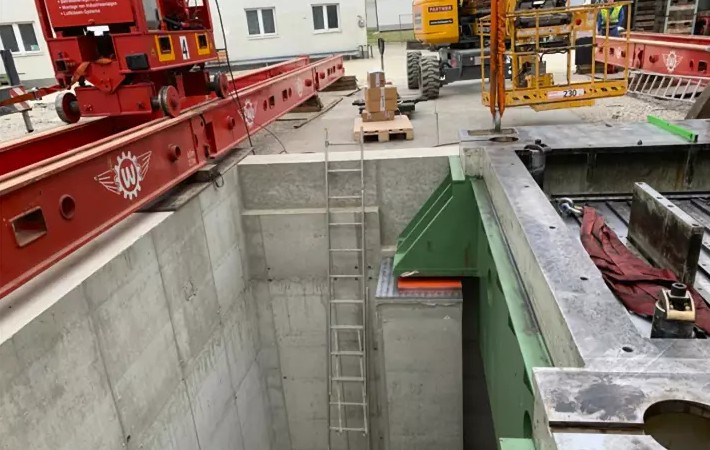

Hier finden Sie das Beispiel der Direktisolierung mit isoloc Pressenlagerungssystemen HPD500 einer 4.400 kN schweren EUMUCO Schmiedepresse.

Unsere erfahrenen Messingenieure führen eine präzise Schwingungsanalyse direkt bei Ihnen vor Ort durch – unter Einsatz modernster Messtechnik, Methoden und Software. Damit erfassen wir das dynamische Verhalten Ihrer Maschinen und/oder Gebäudestruktur, relevante Schwingungsgrößen wie Eigenfrequenzen, Dämpfungseigenschaften und Erregerfrequenzen, sowie Beschleunigung (amax) und Geschwindigkeit (vmax).

Ziel dieser Phase ist es, die Ursachen der Schwingungen exakt zu identifizieren (z. B. Laufmechanismen, Stoßeinwirkungen), deren Auswirkungen zu beurteilen – und das all gemäß relevanter Normen und VDI-Richtlinien .Nach der Umsetzung einer isoloc-Lösung führen wir erneut eine Messung durch, um die Restschwingungen zu bewerten und den Erfolg der Maßnahme zu dokumentieren.

Anhand der gewonnenen Messdaten erstellen unsere Ingenieure ein maßgeschneidertes Isolationskonzept – abgestimmt auf Ihre Maschine und Ihre Anforderungen. Unsere Leistungen umfassen die Auswahl und Dimensionierung geeigneter isoloc-Produkte, Finite-Elemente-Berechnungen, Modalanalysen, dynamische Simulationen und statische Berechnungen zur genauen Auslegung der Lösung.

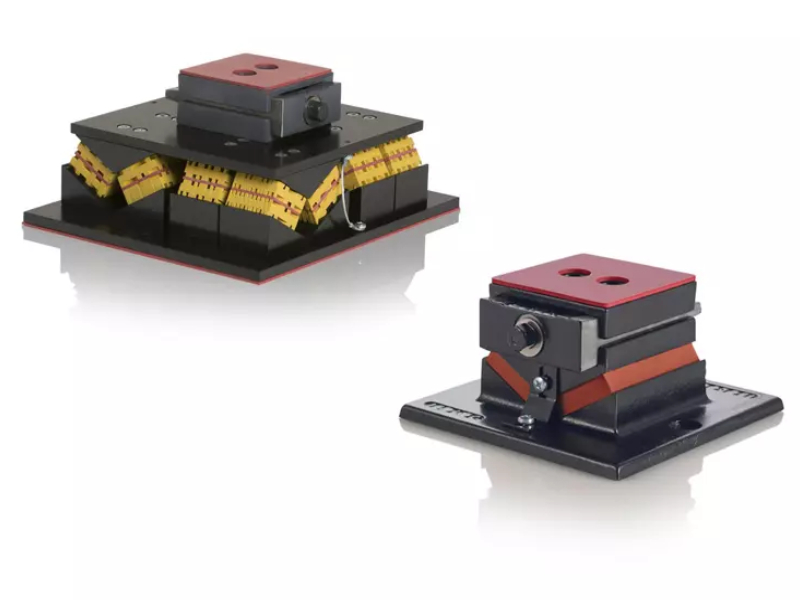

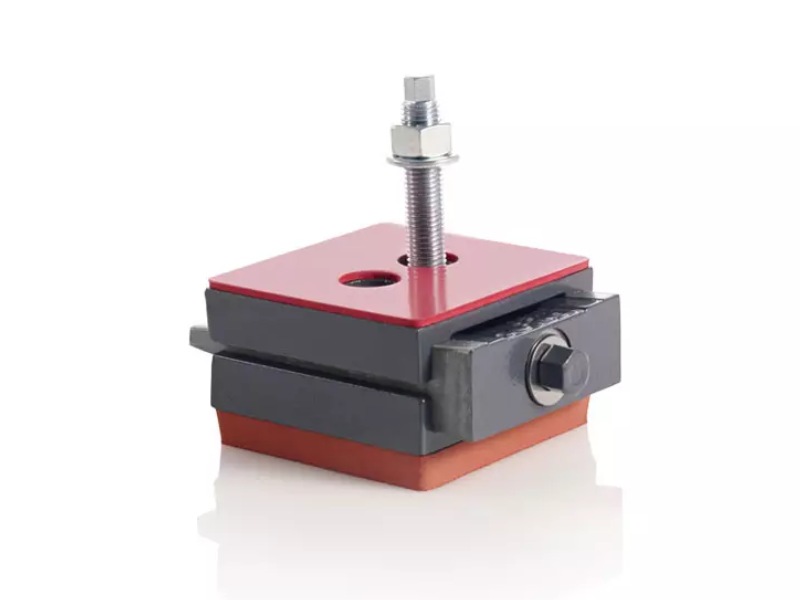

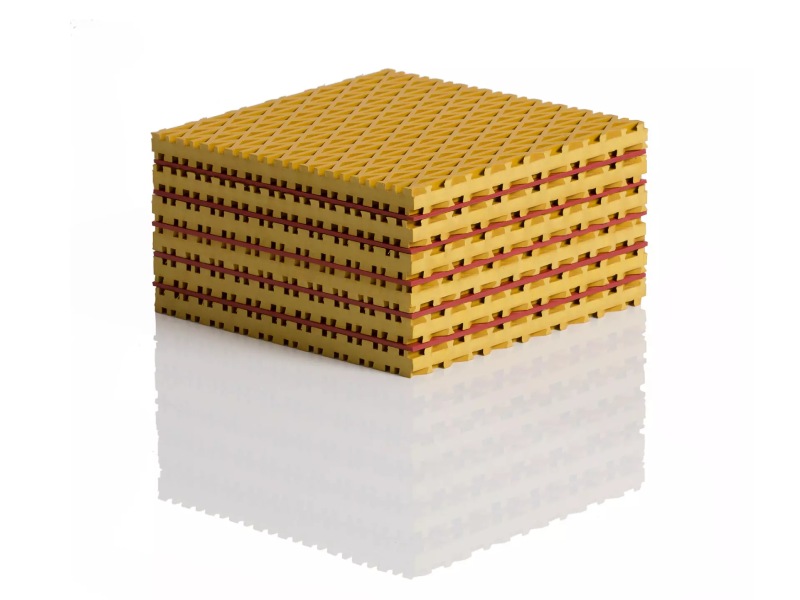

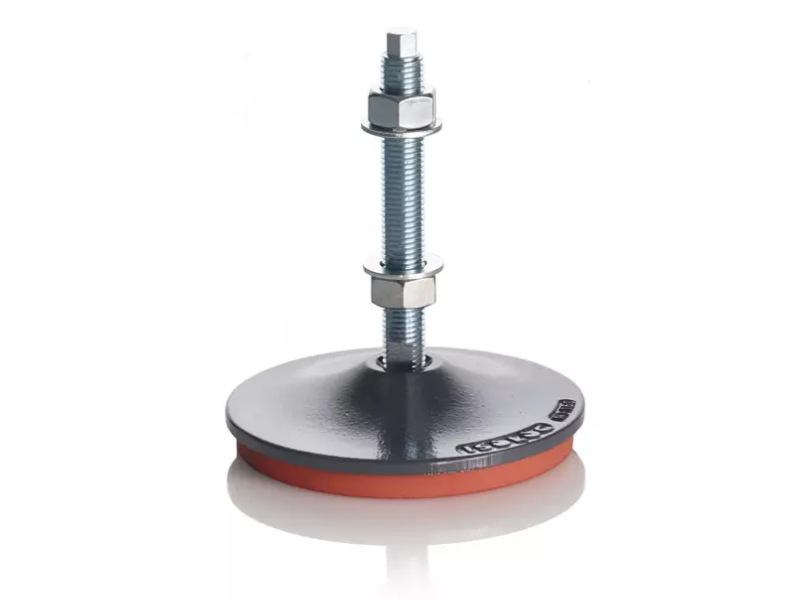

Alle isoloc Systeme basieren auf der Erfahrung mit Hochleistungselastomeren, die für eine elastische Lagerung von Maschinen prädestiniert sind. Sie sorgen für eine tiefe Eigenfrequenz, hohe Formstabilität und ein minimales Kriechverhalten. So wird eine zuverlässige Schwingungsentkopplung erreicht. Darüber hinaus überzeugen unsere Lösungen durch ihre Wirtschaftlichkeit und Langlebigkeit. Sie sind wartungsfrei, steigern die Produktivität und optimieren die Maschinenperformance.

Ein schwingungsisoliertes Maschinenfundament ist in folgenden Fällen erforderlich:

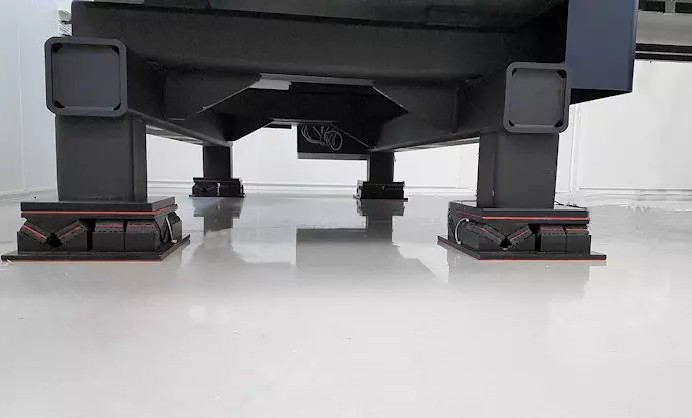

1. Die Maschine oder Anlage erfordert die Aufstellung auf ein Fundament zur Versteifung. Dies können z. B. Messmaschinen, Druckmaschinen oder sehr lange Dreh- und Bohrwerke sein. Die elastischen Schwingungsisolationselemente müssen aus diesem Grunde unter der Zusatzmasse (meist Betonblock) angebracht werden.

2. Bei der Gewichtserhöhung durch Zusatzmasse und dadurch geringere Lagerungseigenfrequenz bei gleicher Anzahl von Schwingungsisolationselementen aufgrund der höheren Druckbeanspruchung.

3. Bei gleich bleibender Lagerungseigenfrequenz zur Reduzierung der Amplituden der schwingungsisoliert gelagerten Maschine einschließlich des Fundamentes.

4. Zur Verminderung der Amplituden (Absolutbewegung) der elastisch gelagerten Maschine durch die größere Trägheitsmasse. Voraussetzung: Gesamtsteifigkeit der Schwingungsisolation bleibt trotz größerer Masse konstant = mehr Schwingungsisolationselemente. Die angeschlossenen Elemente werden weniger beansprucht. Zusätzliche Versteifung der Maschine, geringere Massenkräfte wirken auf die Komponenten der Maschine ein (größere Lebensdauer).

Hier finden Sie detaillierte Informationen zu den Schwingfundament-Lösungen von isoloc .

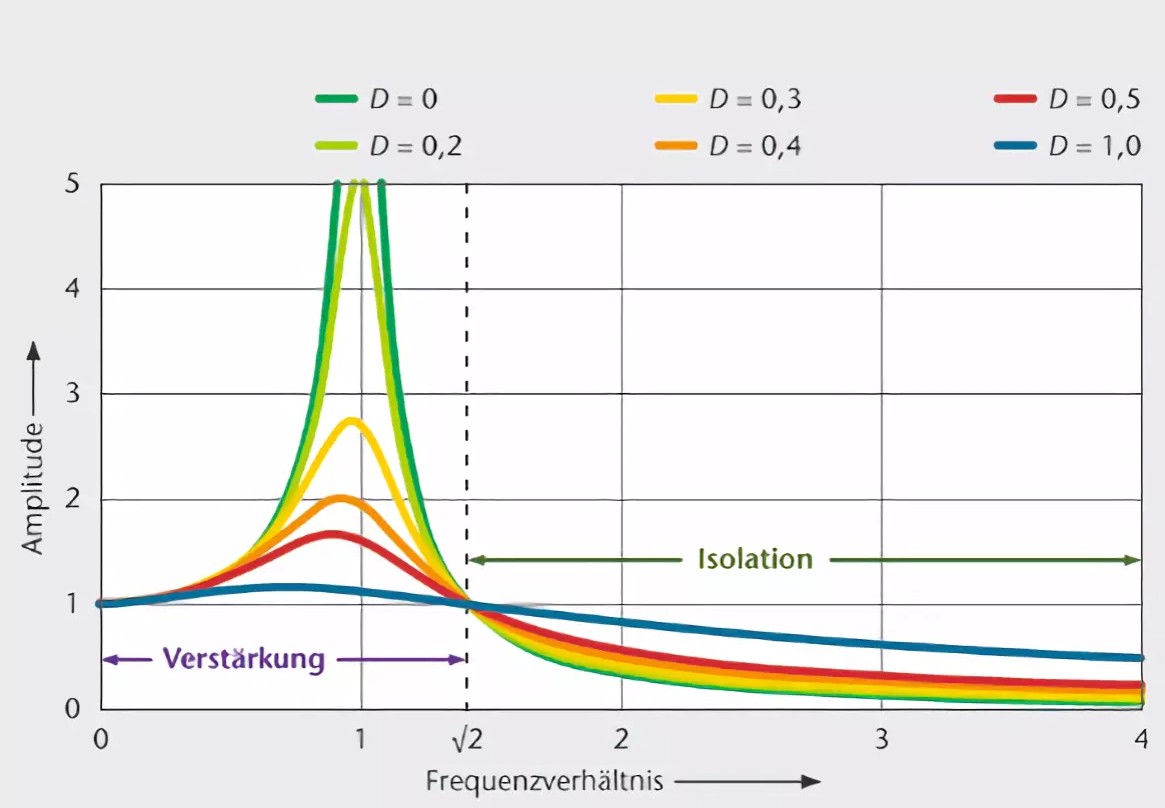

Unter Schwingungsisolierung versteht man Maßnahmen, die verhindern sollen, dass Vibrationen von einem System auf ein anderes übertragen werden. Dies geschieht meist durch eine trennende Konstruktion, etwa in Form eines Feder-Masse-Systems. Im Gegensatz dazu zielt die Schwingungsdämpfung darauf ab, die Stärke der Schwingungen in einem einzelnen System zu verringern. Dabei wird ein Teil der Bewegungsenergie – häufig durch Reibung – in Wärme umgewandelt. Während die Isolierung also die Weitergabe von Vibrationen blockiert, mindert die Dämpfung die Intensität der Schwingungen selbst.

Hier finden Sie unsere Maschinenlagerungssysteme FEDAM für die effektive Dämpfung. FEDAM Elemente können sowohl zur Quellenisolierung als auch zur Empfängerisolation eingesetzt werden.

Eine ausführliche Erklärung des Unterschieds zwischen Schwingungsisolierung und Schwingungsdämpfung finden Sie hier in unserem Video.
