Deckenaufstellung eines Chiron BAZ
Die Gebr. Brasseler GmbH & Co. KG ist ein international renommierter deutscher Medizintechnik-Hersteller mit Sitz in Lemgo, der unter der Marke Komet hochwertige rotierende Instrumente und Systeme – primär für die Zahnmedizin – sowie chirurgische Instrumente und Lösungen für die Schmuckindustrie fertigt.
Problemstellung
Die Aufgabe für isoloc bestand in der Installation eines Chiron FZ 08 W Bearbeitungszentrums im Stockwerk auf einer Decke mit unbekannter erster Biegeeigenfrequenz. Nach der rechnerischen Ermittlung durch unsere Spezialisten konnten wir den Kunden mit folgender Lösung überzeugen.
Lösung von isoloc
Chiron FZ 08 W Bearbeitungszentrum
Gesamtmasse: 2800 kg
Bewegte Masse: 60 kg
Max. Geschwindigkeit der bewegten Masse: 40 m/min Anzahl der

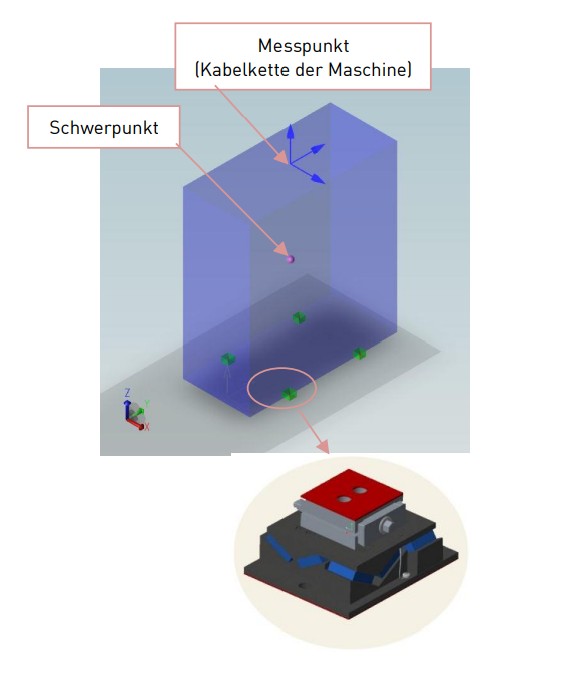

Aufstellpunkte: 5 Stück (entgegen den Aufstellrichtlinien von CHIRON wurden von isoloc „nur“ 4 Stück der Aufstellpunkte verwendet. Die vorhandenen Nivellierteller wurden entfernt)
- Für Lagerpunkt 1 und Lagerpunkt 3:
MULTIDAM® 4-axis
MD4-8LP/UMS5-ASF/20 (pat.)
IPL20 40x40x15 - Für Lagerpunkt 2 und Lagerpunkt 4:
MULTIDAM® 4-axis
MD4-8LP/UMS5-ASF/20 (pat.)
IPL20 35x35x15

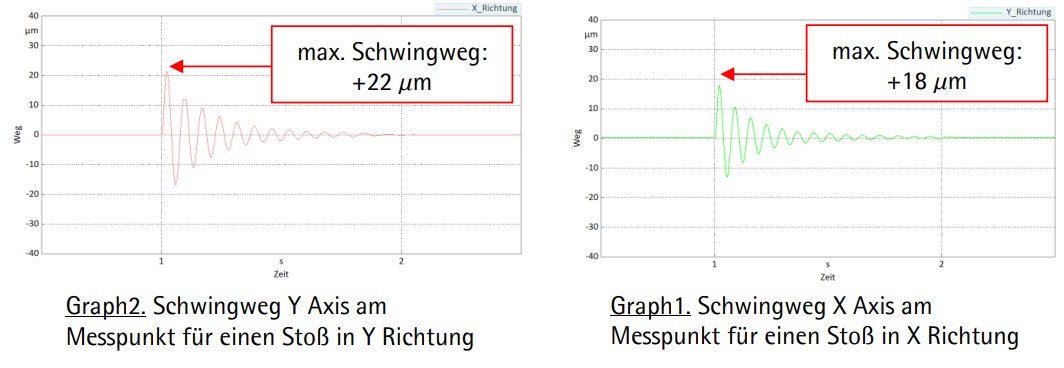

Ergebnis
Die CHIRON Maschine überzeugt im Betrieb mit hoher Zuverlässigkeit und stabiler Performance. Wahrnehmbare Erschütterungen bleiben unkritisch und haben keinen Einfluss auf die Fertigungsqualität. Auf dieser Basis konnte eine optimale Aufstellung gewählt werden, die den dynamischen Anforderungen der Maschine ebenso gerecht wird wie den örtlichen Gegebenheiten – eine Lösung, die den Kunden nachhaltig zufriedenstellt.
